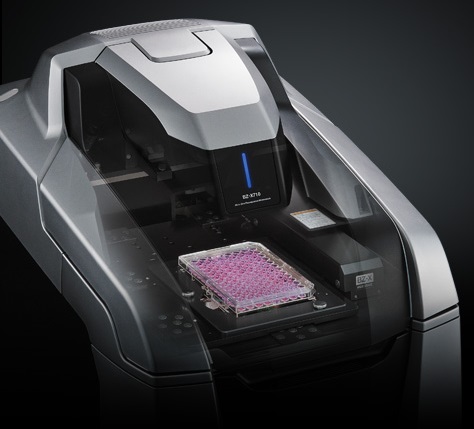

Keyence BZX700

Для проведения измерений достаточно лишь разместить объект в области измерения прибора и нажать кнопку. Точное позиционирование объекта и фокусировка не требуется. На результаты измерения не влияет варьирование расстояния между линзами и объектом измерения или между линзами и сенсором изображения.

Характеристики

• Конструкция прибора “все-в-одном”
• Устройство захвата изображения: монохромная CMOS камера 6.6 Мпикс
• Дисплей: встроенный монитор 10.4” LCD (XGA: 1024 x 768), минимальный элемент: 0.1мкм
• Оптика: двойная телецентрическая оптика
• Поле зрения в режиме широкопольного измерения диам. 100мм
• Поле зрения в режиме измерения с высокой точностью диам. 25мм
• Точность измерения в режиме широкопольного измерения +-1мкм
• Точность измерения в режиме измерения с высокой точностью +-0.5мкм
• Количество точек измерения на одном объекте max 99
• Количество записей конфигураций измерений max 1000
• Освещение проходящее светодиодное (зеленое)
• Освещение падающее кольцевое 4-х секционное светодиодное (белое)
• Диапазон перемещения Z-столика 30мм, нагрузка 3кг
• Встроенный температурный датчик
• Наличие выходов RGB, LAN, USB

Определение понятий “интегрированный” и “все-в-одном”

BZ-X700 является полностью автоматизированным инвертированным микроскопом, имеющим функциональность флуоресцентного, конфокального микроскопов, может работать с фазовым контрастом, допускает использование инкубатора.

Разнообразные флуоресцентные исследования повышают общую эффективность. Микроскоп можно установить в любом удобном месте, и исследователям не нужно постоянно перемещать весьма чувствительные образцы между разными помещениями.

Компактный дизайн обеспечивает легкую установку. Конструкция микроскопа “все-в-одном” позволяет размещать его в ограниченном пространстве и, при необходимости, переносить для перекомпоновки рабочего места.

Поддерживает исследования в светлом поле, с флуоресценцией и фазовым контрастом. Использует разные методы получения изображений, способен работать со слайдами, чашками и планшетами.

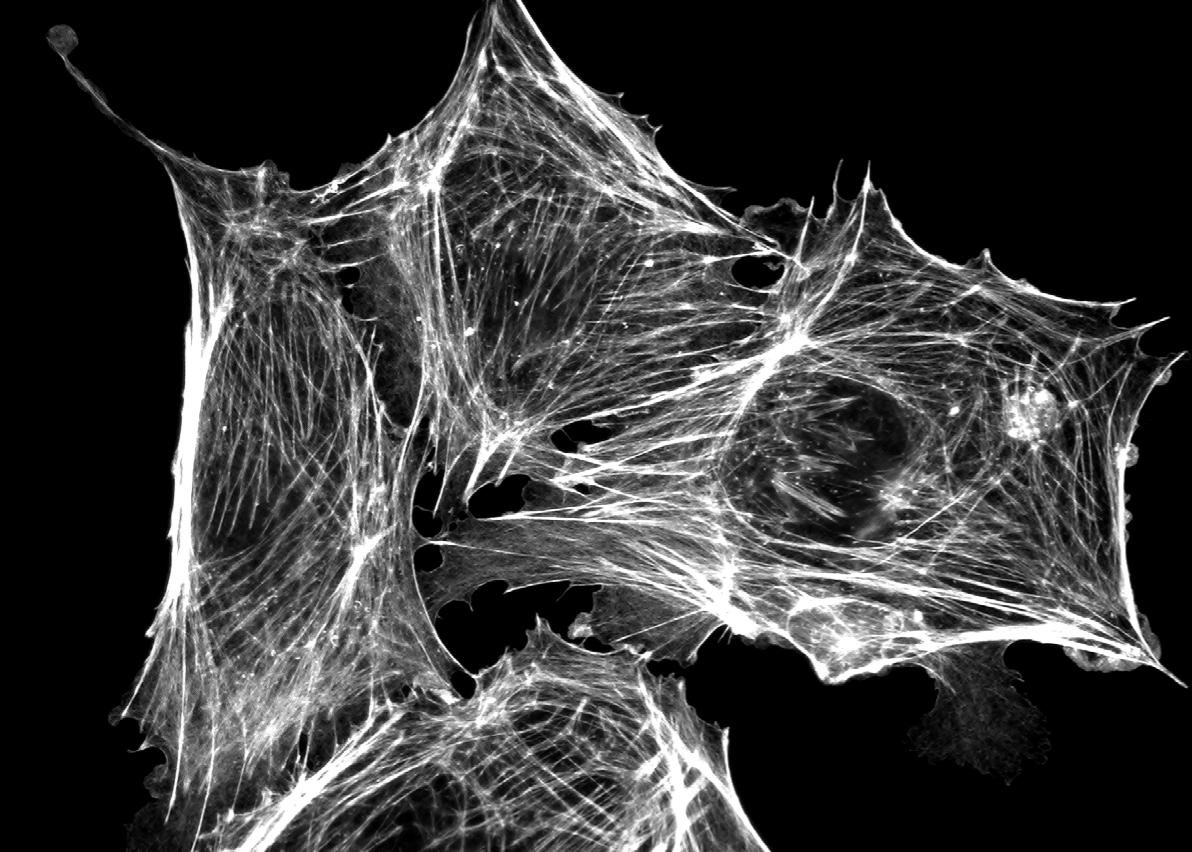

Встроенная охлаждаемая монохромная камера высокой чувствительности обеспечивает съемку в цветном и монохромном режимах. Чувствительная CCD матрица обеспечивает получение снимков с низким уровнем шума при слабой флуоресценции и тем самым снижает обесцвечивание за счет снижения интенсивности возбуждающей подсветки, необходимой для получения четких картинок. Это особенно ценно при исследовании живых клеток с замедленной съемкой.

В отличие от цветных камер перед CCD элементами нет цветных фильтров Это устраняет разброс цветов при проведении исследований с флуоресценцией и обеспечивает более точную оцифровку флуоресцентного сигнала.

Даже если CCD матрица ничем не освещена, в ней генерируются темновые токи и создают нежелательный шум на изображении. Этот шум в большой степени зависит от температуры, повышаясь при нагреве матрицы. Матрица камеры BZ-X700 охлаждается при помощи элемента Пельтье на 25 градусов относительно окружающей среды, что позволяет получать изображения с низкими шумами.

Развитое программное обеспечение в сочетании с моторизацией большинства функций обеспечивает чрезвычайно большую гибкость в проведении разнообразных исследований, особенно с повторяющимися операциями.

В процессе исследований может запоминать и сохранять большое количество параметров съемки - выдержку, увеличение, точные координаты объектов, в том числе для планшетов с большим количество ячеек.

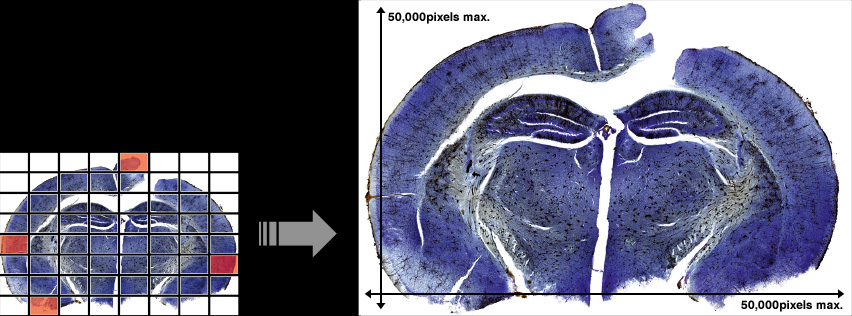

Для работы доступна автоматическая сшивка кадров высокого разрешения в большое изображение размером до 50 000 х 50 000 пикселей с использованием уникального алгоритма "бесшовной" сшивки, устраняющего видимые границы между сшиваемыми кадрами. При этом достаточно указать координаты крайних кадров по X и Y , и микроскоп проведет автоматическое сканирование по всей области и сошьет все полученные кадры.

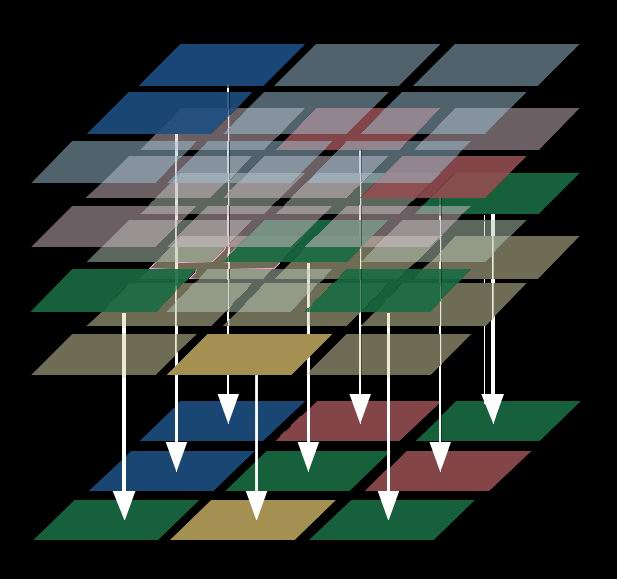

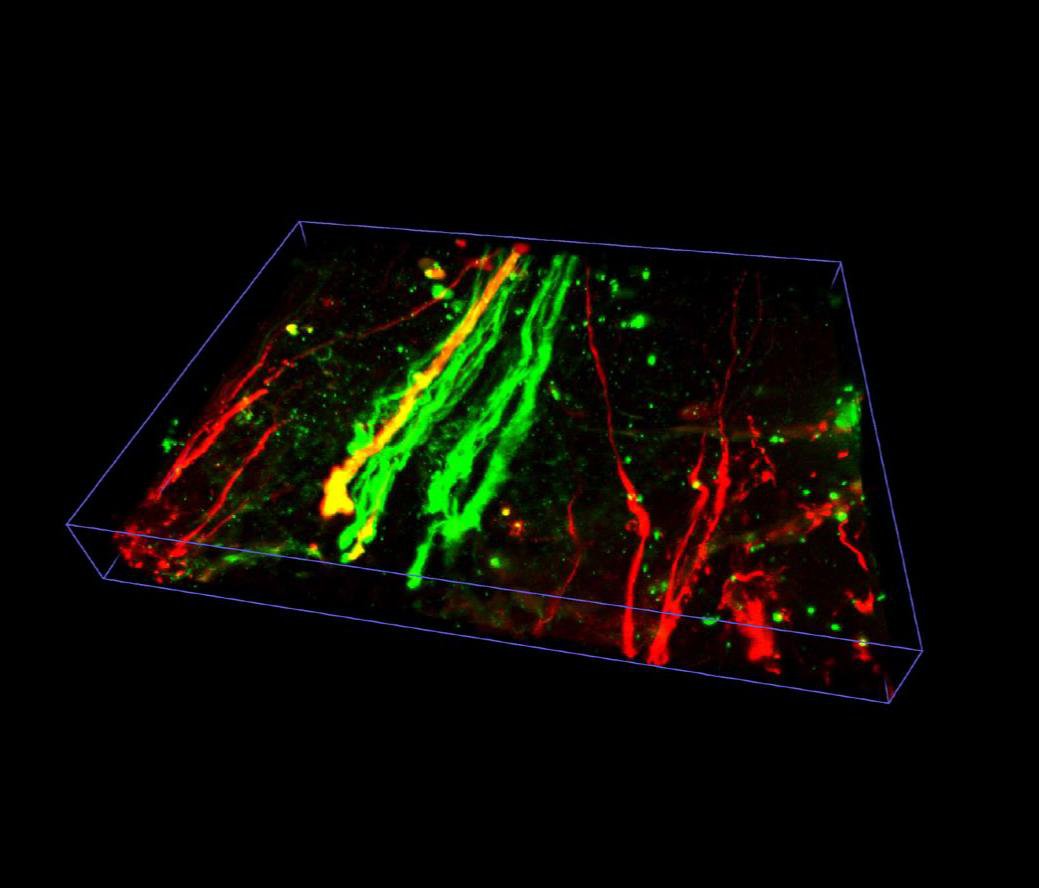

Микроскоп способен в автоматическом режиме проводить автофокусировку для съемки объемных объектов, сохраняя последовательность снимков (Z-стек) и синтезируя из них полнофокускное изображение объекта. Для полнофокусных изображений также доступна сшивка. Моторизованный столик автоматически создает Z-стек для каждого кадра будущей сшивки. Это позволяет создать большое полнофокусное изображение толстых или плотных образцов.

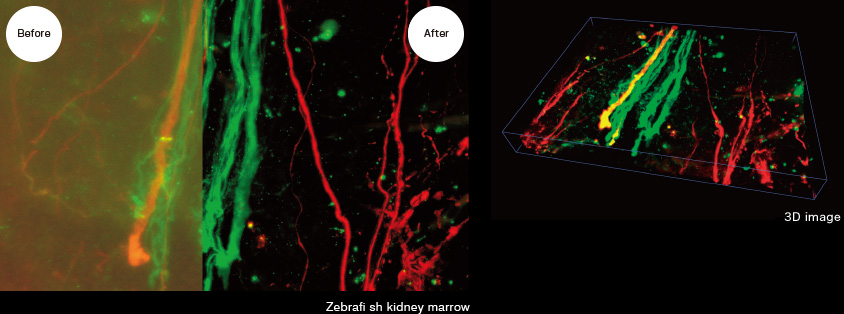

Для прозрачных объектов способен посредством Z-стека делать оптические срезы по глубине, реализуя таким образом функциональность конфокального микроскопа.

Нет Необходимости в Темном Помещении

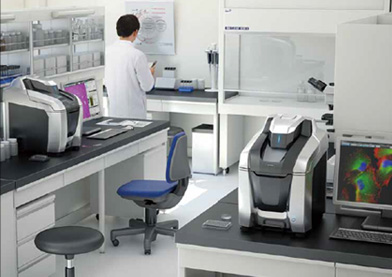

Встроенный отсек для исследуемого образца избавляет от необходимости проводить наблюдение в темном помещении. Возможность установить микроскоп в любом месте устраняет необходимость переноски чувствительных образцов из помещения в помещение и значительно повышает эффективность работы.

Не занимает много места

Микроскоп BZX700 имеет конструкцию ‘Все-в-одном”, что позволяет пользователям устанавливать его в местах с ограниченным свободным пространством или с легкостью переносить при необходимости.

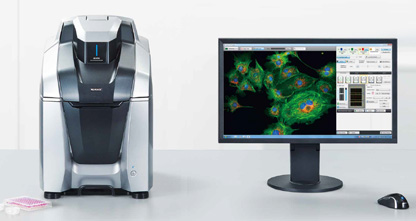

Вывод изображения на экран

Данная особенность позволяет осуществлять коллективное наблюдение и анализ, что повышает эффективность конечных результатов исследований.

Простой дизайн

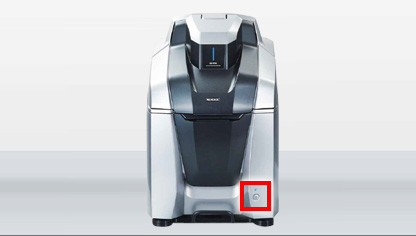

В отличие от традиционных микроскопов, которым для работы требуется бесчисленное количество устройств и элементов управления, для полноценной работы BZX700 требуется лишь нажать кнопку запуска. Все остальные действия, такие как настройка объективов, фильтров, освещения и перемещения предметного столика осуществляется с помощью мыши.

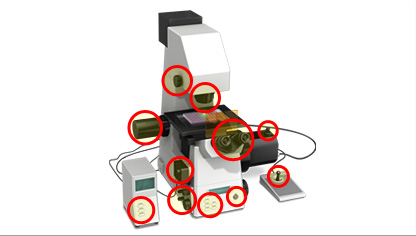

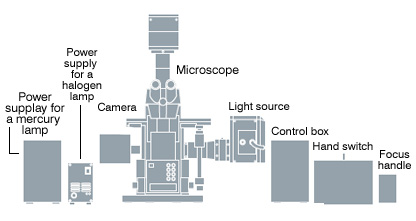

Традиционная система

Для получения хорошего изображения отдельной области с помощью традиционного микроскопа пользователю требуется выполнить множество действий по настройке элементов системы. К тому же, совершение подобных действий может значительно усложниться ввиду отсутствия у пользователя опыта работы.

BZX700

Микроскопы серии BZX управляются исключительно с помощью программного обеспечения.

Большой, высокоскоростной, моторизованный предметный столик

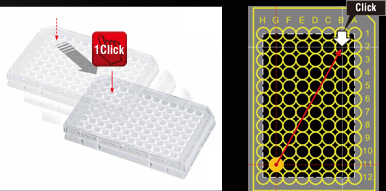

Получение изображения многолуночного планшета эквивалентно размещению его на предметном столике.

Дистанция перемещения столика – 100 мм на 64 мм. Перемещение на любую область планшета осуществляется простым нажатием мыши.

Помимо обычного держателя образцов, есть возможность использования специальных вставок (до 3 контейнеров) при работе со слайдами.

Оптика

Получение четкого изображения

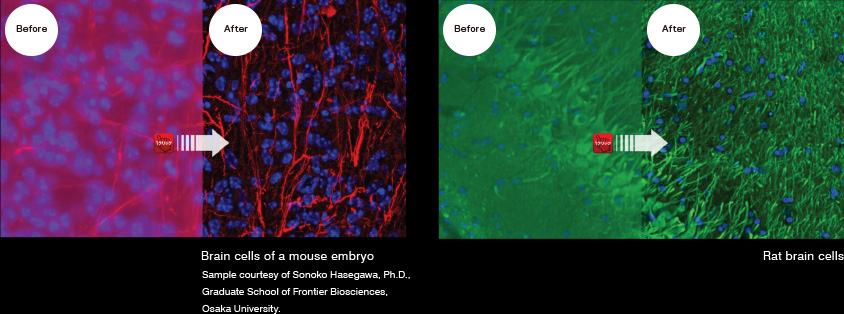

Флуоресценция без размытия изображения

Получение изображений высокого разрешения без размытия, вызванного внефокусными флуоресцентными сигналами. Оптика микроскопа BZX700 позволяет получать изображения, сопоставимые с результатом работы лазерного конфокального микроскопа, только в BZX700 этот процесс занимает очень мало времени, а образец не подвергается разрушающему воздействию лазера.

Алгоритм работы

Возбуждающий свет проецируется через сетку только на сфокусированные области образца. Данные секции затем объединяются в единое изображения без размытия от внефокусной флуоресценции. Поскольку данная методика не требует применения лазеров или высокоинтенсивного освещения, риск повреждения образца минимален.

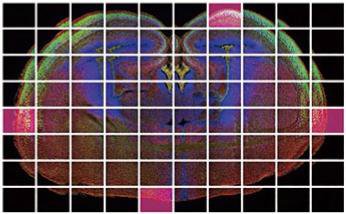

Сшивка изображений

Наблюдение образца в высоком разрешении

При наблюдении изображений в высоком разрешении на высоких увеличениях часто возникает необходимость расширения поля наблюдения за пределы одного поля зрения.

Автоматический расчёт расстояния

Полное изображение образца получено регистрацией координат наиболее удаленных позиций.

Сравнение с традиционным программным обеспечением

 Изображение сшито с помощью традиционного ПО

Изменение интенсивности освещения приводит к затемнению по краям изображений

 Изображение сшито с помощью BZX700

Затемнение устранено

Простой подсчет клеток

Высокоточный подсчет количества клеток

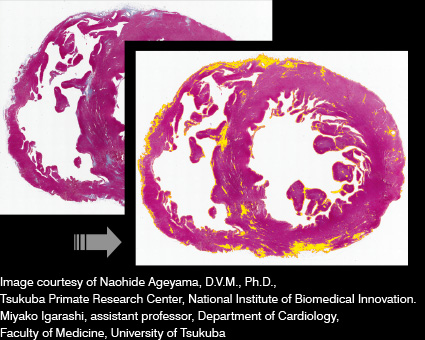

 Измерение бивентрикулярного фиброза макак-крабоеда

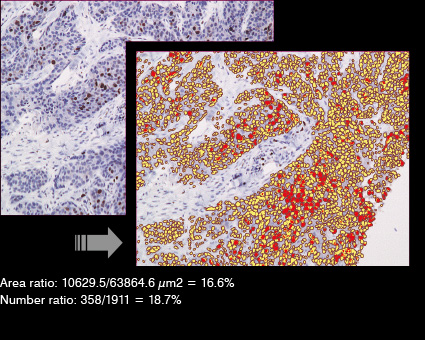

 Подсчет клеток злокачественной опухоли

Оригинальной алгоритм компании Keyence позволяет осуществить высокоточный подсчет культивированных клеток на изображениях, полученных с помощью фазового контраста, светлого поля или флуоресценции. Данное ПО позволяет получать воспроизводимые и независящие от пользователя результаты.

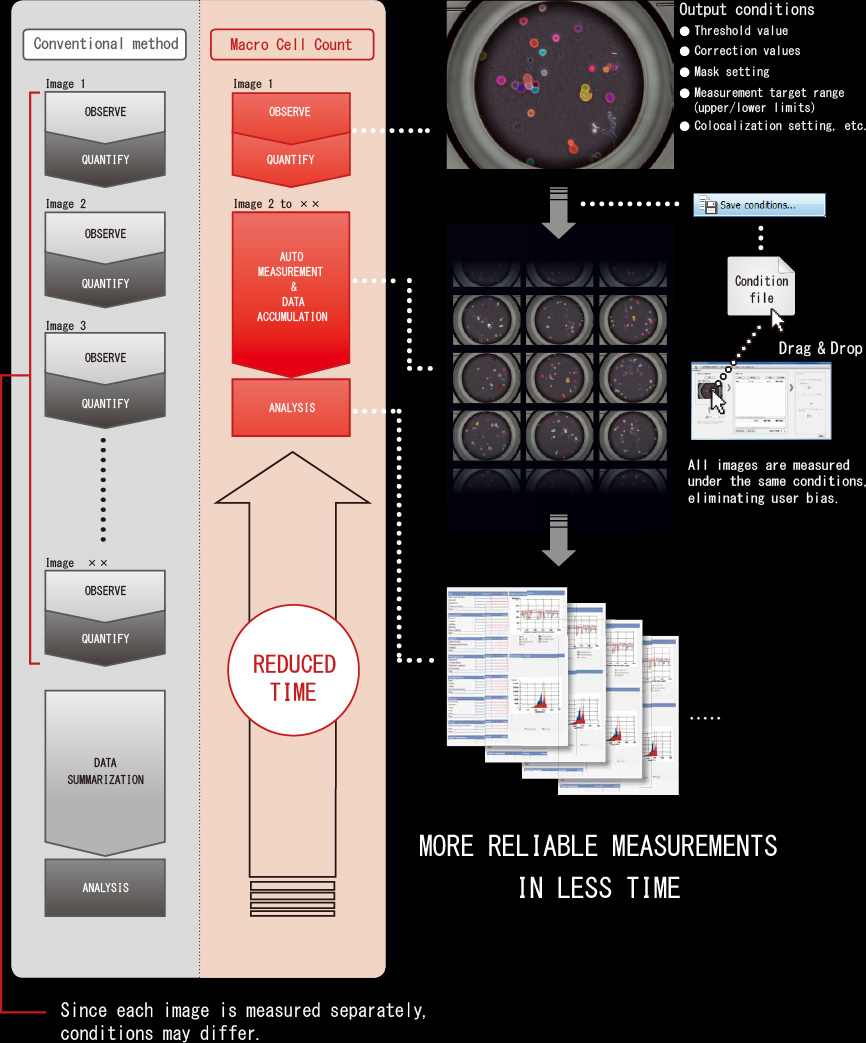

Макро подсчет

После настройки всех параметров одного изображения, данный набор параметров может применяться ко всем последующим изображениям.
