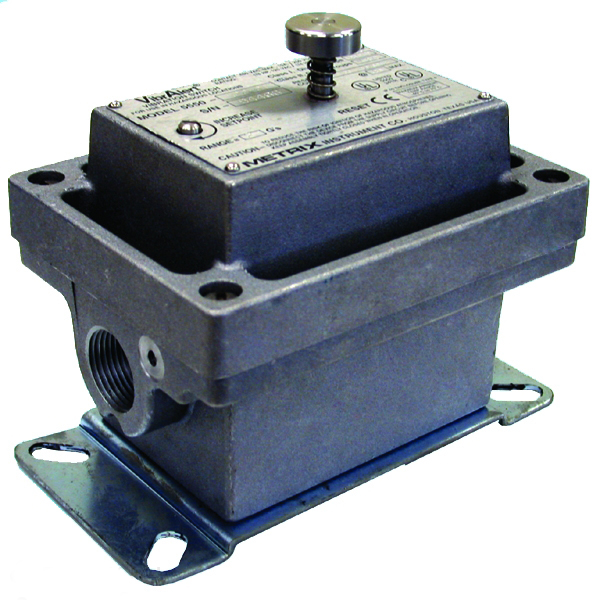

Механический вибровыключатель Metrix 5550 обеспечивает экономную защиту от вибрации на низко и средне скоростных машинах с помощью простого и надежного пружинного механизма, расположенному по центральной оси прибор. Выключатель может быть использован для активации сигнала тревоги или инициировать остановку оборудования. Отвечает всем требованиям для механических вибропереключателей. Возможность местного и дистанционного сброса с задержкой запуска. Однополюсные SPDT и двухполюсные DPDT контакты релейного выхода.
Модель 5550G и 5550 используют одинаковую начинку, но модель 5550G может использоваться в среде с более высоким рейтингом взрывоопасности газовой группы IIC.
Точку срабатывания выключателя можно регулировать в диапазоне от 0 до 16g (пик) с шагом прибл. 1g (1/8 оборота винта регулировки). Данный регулировочный винт доступен снаружи на 5550, на 5550G крышка корпуса должна быть снята для доступа к регулировочному винту. Для машин, которые при запуске создают вибрацию выше нормы предусмотрена задержка сброса/запуска. Когда клеммы находятся под напряжением, активируется соленоид. Этот соленоид сбросит переключатель (если он находится в отключенном состоянии), а затем удерживает его в этом отключенном состоянии в течение примерно 30 секунд, после чего возобновляется нормальная работа переключателя.
|
Модель |
5550 |
5550G |
|
Диапазон |
0 – 16g, 0 – 60Гц, 0 – 3600 об/мин |
|
|
Регулировка уставки |
внешний винт |
внутренний винт |
|
Сброс |
ручной (кнопка) и электрический |
только электрический |
|
Усилие удержания катушки сброса |
2, 5 или 10g |
|
|
Контакты реле |
однополюсные SPDT или двухполюсные DPDT, серебряные или позолоченные |
|
|
Степень защиты |
NEMA 4/IP66 и NEMA 4X/IP66 |
NEMA 4/IP66 |
|
Материал корпуса |
Алюминий, не содержащий меди (NEMA4) или литой алюминий, не содержащий меди, с прозрачным эпоксидным покрытием (NEMA 4X) |
Литой алюминий с синим эпоксидным покрытием |
|
Температура эксплуатации |
от -40 до +70 °C |
|
|
Степень защиты |
ATEX / IECEx ExdIIB+H2T6Gb UL US/CA Класс I, разд. 1, группы B, C, D, Класс II, разд. 1, группы E, F, G INMETRO ExdIIB+H2T6Gb EAC 1ExdIIB+H2T6Gb |
ATEX / IECEx ExdIICT6Gb EAC 1ExdIICT6Gb |
|
Вес |
около 1,8 кг |
около 2,5 кг |
Порядок заказа:
Артикул имеет следующий вид - 5550-ABC-DEF, ниже приведены возможные значения параметров:
|
5550 |
5550G |
||
|
A |
Класс защиты для опасных зон |
A |
Класс защиты для опасных зон |
|
0 |
отсутствует |
G |
ATEX/IECEx, огнестойкое исполнение ExdIICT6Gb (Ta от –40 до +70 °C) ExtbIIICT85°CDb, Ta от –40 до +70 °C, IP66 EAC, взрывозащищенное исполнение 1ExdIICT6Gb(Ta от –40 °C до +70 °C) |
|
1 |
UL US/CA, Класс I, разд. 1, группы C, D; класс II, разд. 1, группы E, F, G |
||
|
2 |
UL US/CA, Класс I, разд. 1, группы B, C, D; класс II, разд. 1, группы E, F, G |
||
|
4 |
ATEX/IECEx, огнестойкое исполнение ExdIIB+H2T6Gb, ExtbIIICT85°CDb, Ta от –40 до +70 °C, IP66 |
||
|
11 |
INMETRO, огнестойкое исполнение, ExdIIB+H2T6Gb1, ExtbIIICT85°CDb, Ta от –40 до +70 °C, IP66 |
||
|
A |
EAC, взрывозащищенное исполнение, 1ExdIIB+H2T6Gb, Ta от –40 °C до +70 °C |
||
|
B |
Контакты реле |
B |
Контакты реле |
|
1 |
SPDT, серебряные, 15A |
1 |
SPDT, серебряные, 15A |
|
2 |
DPDT, серебряные, 15A |
2 |
DPDT, серебряные, 15A |
|
3 |
SPDT, золотые, 1A |
3 |
SPDT, золотые, 1A |
|
4 |
DPDT, золотые, 1A |
4 |
DPDT, золотые, 1A |
|
C |
Усилие удержания катушки сброса |
C |
Усилие удержания катушки сброса |
|
1 |
5g |
1 |
5g |
|
2 |
2g |
2 |
2g |
|
3 |
10g |
3 |
10g |
|
D |
Напряжение катушки сброса |
D |
Напряжение катушки сброса |
|
0 |
отсутствует |
1 |
115 В перем. тока |
|
1 |
115 В перем. тока |
2 |
230 В перем. тока |
|
2 |
230 В перем. тока |
3 |
24 В пост. тока |
|
3 |
24 В пост. тока |
4 |
115 В пост.тока |
|
4 |
115 В пост.тока |
||
|
E |
Кабельный ввод |
E |
Кабельный ввод |
|
1 |
¾ дюйма NPT/Metrix 5173 |
9 |
¾ дюйма NPT |
|
2 |
¾ дюйма NPT/Metrix 5097 |
||
|
3 |
¾ дюйма NPT/Metrix 5078 |
||
|
4 |
M20 x 1,5/Metrix 5097 |
||
|
6 |
M20 x 1,5/Metrix 5173 |
||
|
7 |
¾ дюйма NPT/Metrix или PMC-BETA 440 |
||
|
8 |
M20 x 1,5/Metrix 5078 |
||
|
F |
Рейтинг защиты |
F |
Рейтинг защиты |
|
0 |
NEMA 4/IP66 |
2 |
|
|
1 |
NEMA 4X/IP66 |
||
Например: 5550-411-040, 5550-421-041, 5550-G11-292 и т.д.

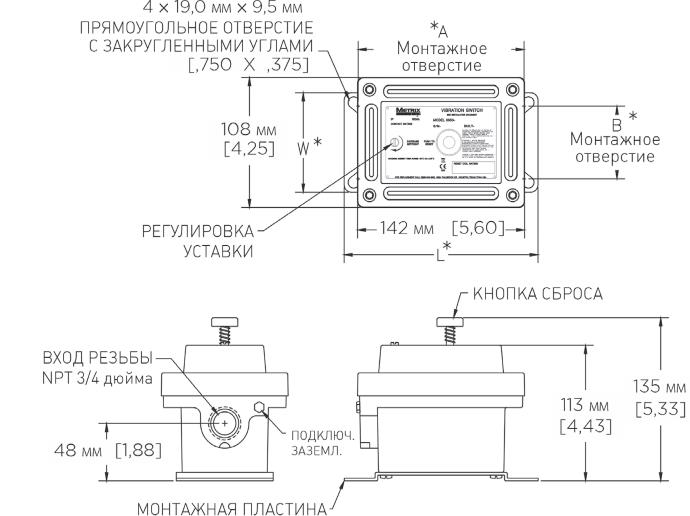

Размеры модели 5550:

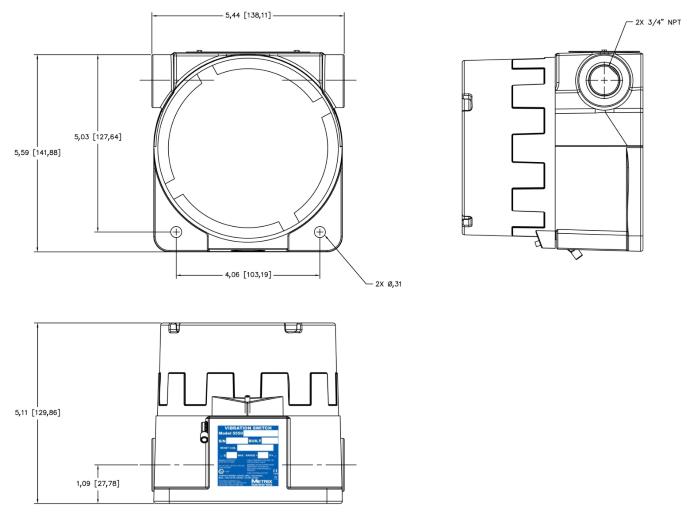

Размеры модели 5550G:
